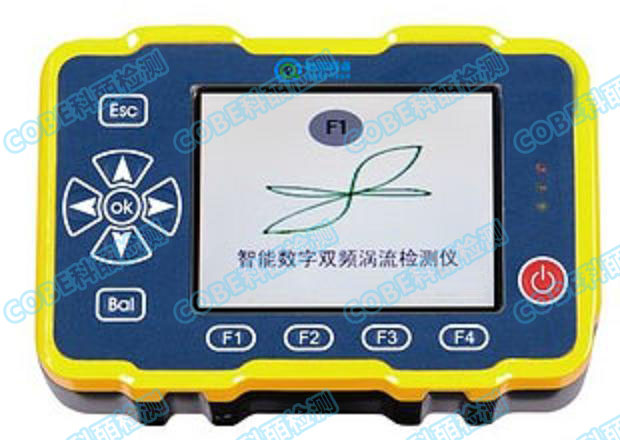

mini系列渦流探傷儀

產品介紹

 ETP01采用世界最先進的ARM和DSP融合技術大大提高信號處理速度、檢測速度精度是同類產品的多倍，儀器外觀新穎時尚、緊湊堅固、小巧輕便。儀器具有廣泛的檢測頻率，功能齊全，它適用于幾乎所有渦流檢測應用，而且還有效抑制“晃動-提離”信號，廣泛應用軍工、航空冶金、汽車等行業，該產品能夠快速準確檢測缺陷與對缺陷的評估（合金結構、骨架、葉片、輪轂、起落架等飛機構件）；對飛機鉚釘孔或螺栓孔在不拆或拆下緊固件的狀態下進行檢測孔內面的裂紋，對飛機多層結構、鋁蒙皮和機身機翼接頭等的檢測，精度高等特點，擁有中文/英文操作界面，操作直觀簡便.滿足不同國家的需求。ETP01可實現 “傻瓜”操作，操作人員無需長時間的特別培訓，即能上崗開展工作。特別適用于航空、航天、電力和石化等領域的在役和役前檢測。

產品特點

u3英寸高保真大屏，波形圖像清晰
u操作簡單：按鍵少、直觀、功能鍵一鍵切換
u交互式向?qū)Р藛巍⑻岣吡瞬僮餍?br/>u重量＜1公斤，攜帶方便
u兼容多種類型檢測探頭

技術參數

報警設置

硬件實時采樣：10位AD轉換器，采樣速度160MHz，波形高度保真

報警窗：扇形、方形

數據參數保存

檢測參數保存、刪除、編輯：10000組以上

實時信號保存，回放，分析，存盤，打印

檢測圖片： 1000組以上

另保存為： SD卡

幫助系統

自動顯示日歷、時間、電池容量

操作簡便，實時屏幕提示

在線熱鍵圖形、文字幫助

應用領域

• 適用于管材、鍛件、大口徑棒材、焊縫、復合材料、鋼軌、航空零部件原位檢測等材料檢測以及平板、管道、鍋爐、鐵路等在役檢測。

• 適用于交通運輸、石油化工、能源電力、船舶制造、航空航天等多個領域的渦流在役檢測。


應用案例

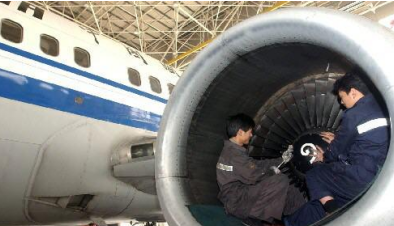

飛機發動機葉片檢測

近年來，隨著航空工業的迅速發展，航空檢測對飛行的安全越來越重要，ETP01適用于幾乎所有渦流檢測應用，而且還有效抑制干擾信號，兼容多種渦流檢測探頭。廣泛應用軍工產品缺陷評估（葉片、輪轂、起落架等飛機構件的表面檢測）；對飛機鉚釘孔或螺栓孔在不拆或拆下緊固件的狀態下進行檢測孔內面的裂紋，對飛機多層結構、鋁蒙皮和機身機翼接頭等的檢測,對金屬結構應力集中有強大的提前診斷功能。

火車輪轂、軌道類檢測

ETP01對于動車軌道及火車輪轂檢測具有檢測速度快、靈敏度高、檢測結果準確的優點。可根據火車軌道及輪轂的各種不同規格配合定制的渦流探頭實現復雜零部件的快速檢測。ETP01多次受到機務段檢測人員的好評。
